JS/GDRD53脉冲雷达物位计

一、现场应用

      JS/GDRD53系列喇叭口雷达物位计，用于测量清水、污水、柴油、汽油、甲苯、丙酮、液碱等液体，应用于电力、化工、塑料、粮食、机械、冶金、矿山等行业。也可以测量块状和颗粒状的固体，比如：石灰粉、粉煤灰、水泥、矿渣、炉渣、煤炭、矿石、玉米、小麦、玻璃、塑料颗粒等。
        目前正在使用的客户有：辽河石化、中海沥青四川有限责任公司、中正路科、克拉玛依石化公司、镇海炼化等。

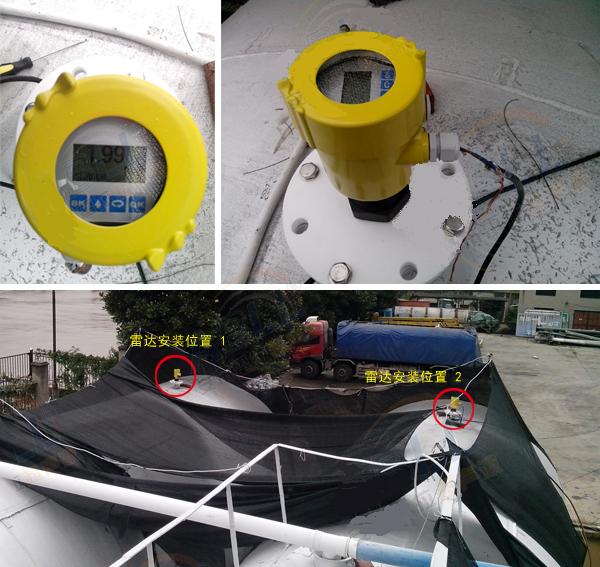

JS/GDRD53喇叭口雷达物位计   现场应用

二、技术参数

三、产品优势

●接触式测量，可以测量粉末状固体，或者在高粉尘环境下工作。
●使用电磁波测量，不受真空、高压、温度的影响。
●虚假目标过滤功能，能够排除一些其他障碍物
●根据物料介电常数来测量，不受颜色、透明度、密度变化影响
●高温下测量，能够高测量200℃温度的物料
●高压下测量，能够高测量2MPa压力的物料
●耐受干扰测量，能够在有大量水蒸气、粉尘的条件下测量物料

四、安装说明

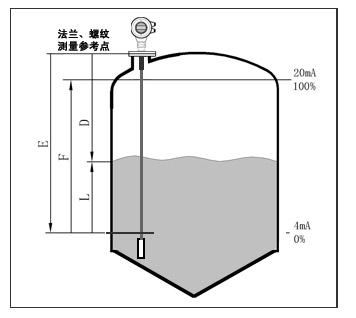

图1     产品测量原理图

五、选型需要知道的参数

1.被测量的介质类型，液体还是固体。
如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；
如果是固体：是否有粉尘。

2.介质的低～高温度，低～大压力。

3.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。

4.是否需要防爆,防腐。

5.测量范围是几米，要求盲区是多少。

6.连接方式：法兰连接、螺纹连接

7.工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等

8.工作电压：24VDC

9.输出信号：4～20mA电流+HART

10.设备形式：一体式

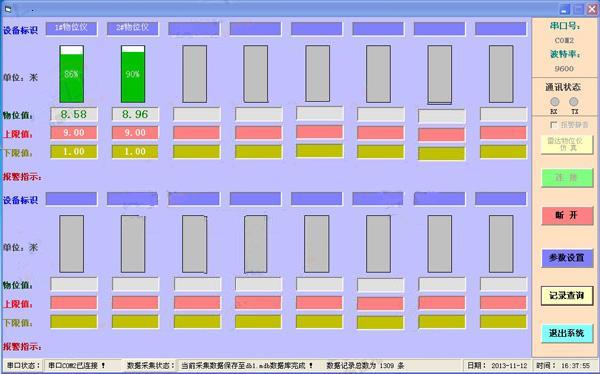

六、为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）
