一、技术参数
|
型号 |
JS/GDRD60
|
大量程 |
70米
|
|
精度 |
±3mm
|
防护等级 |
IP67/IP65
|
|
防爆等级 |
Exib ⅡCT6 Gb
|
输出信号 |
RS485/Modbus 协议
|
|
频率范围 |
26GHz |
现场显示
|
可选
|
|
供电电源
|
DC（12—24V）/四线
|
过程连接
|
G1-1/2A螺纹 / 支架/法兰
|
|
介质温度 |
-40～100℃
|
应用
|
河道、湖泊、浅滩、水库
|
二、安装
安装前的准备
请注意以下事项，以确保仪表能正确安装：
请预留足够的安装空间。
请避免强烈震动的安装场合。
图示说明及安装位置

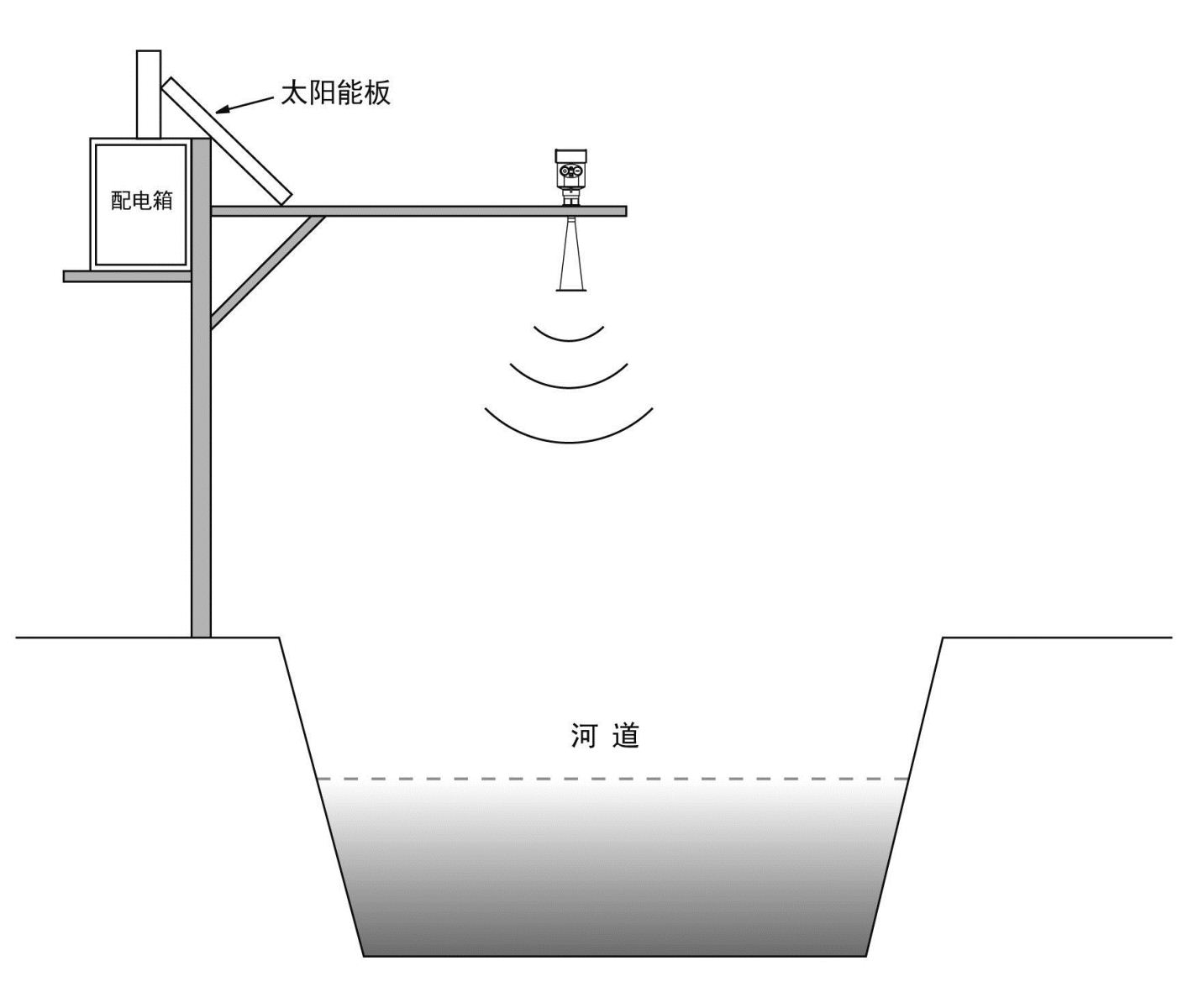

雷达及支架安装示意图（一）
注：雷达天线发射微波脉冲时，都有一定发射角。从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不得有障碍物。

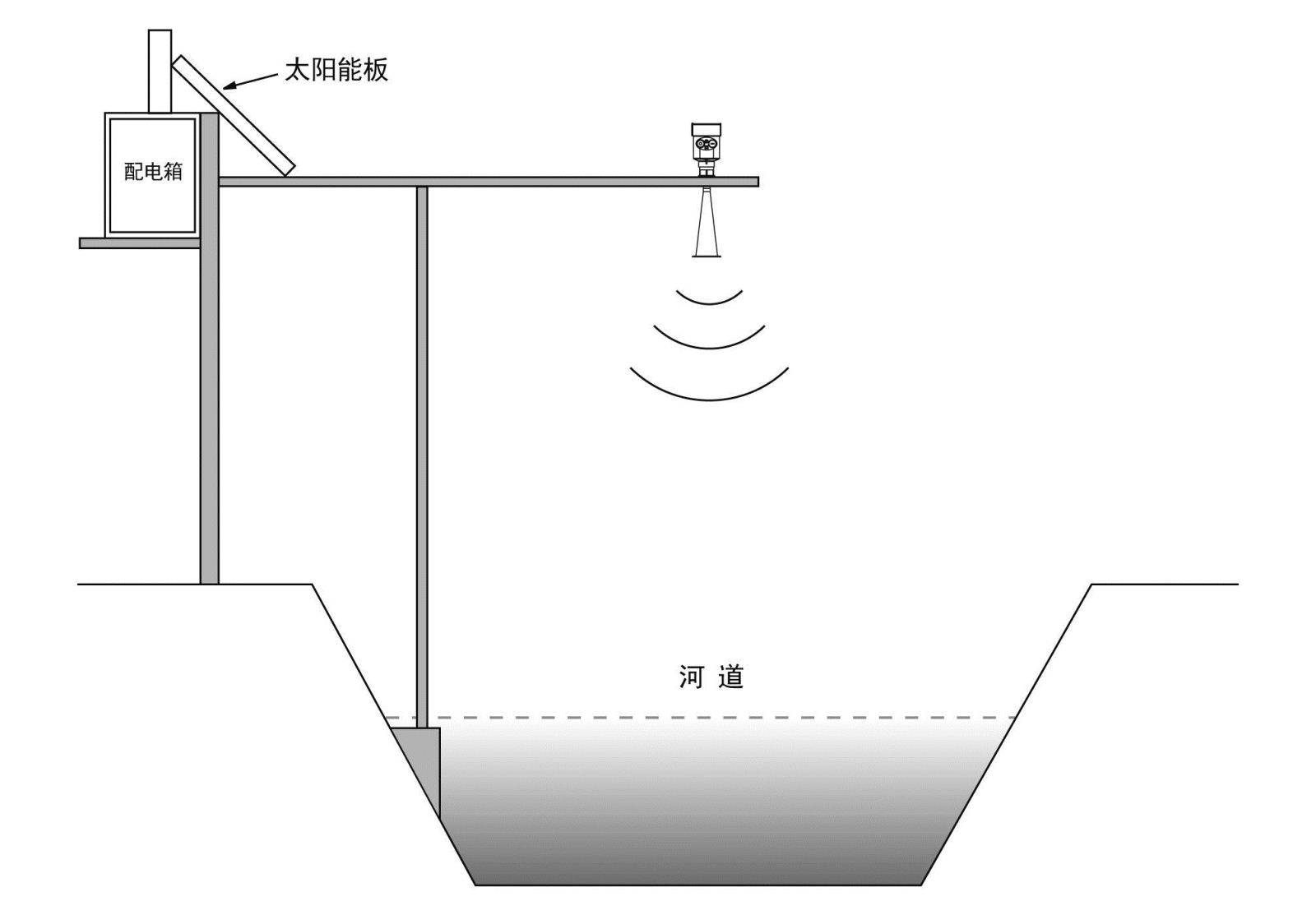

雷达及支架安装示意图（二）
供电电压
RS485/Modbus供电电源和Modbus信号线分开各自分别使用一根屏蔽电缆线，具体供电电压范围参见技术数据。
连接方式

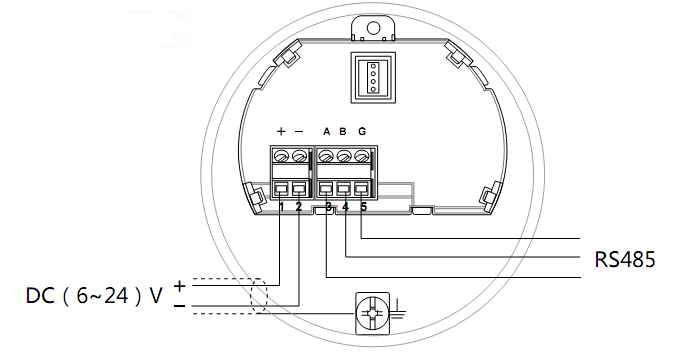

RS485/Modbus接线图如下：
三、安全指导
请遵守当地电气安装规程的要求！
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作由经过正规培训的人员完成。
请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。
防护等级

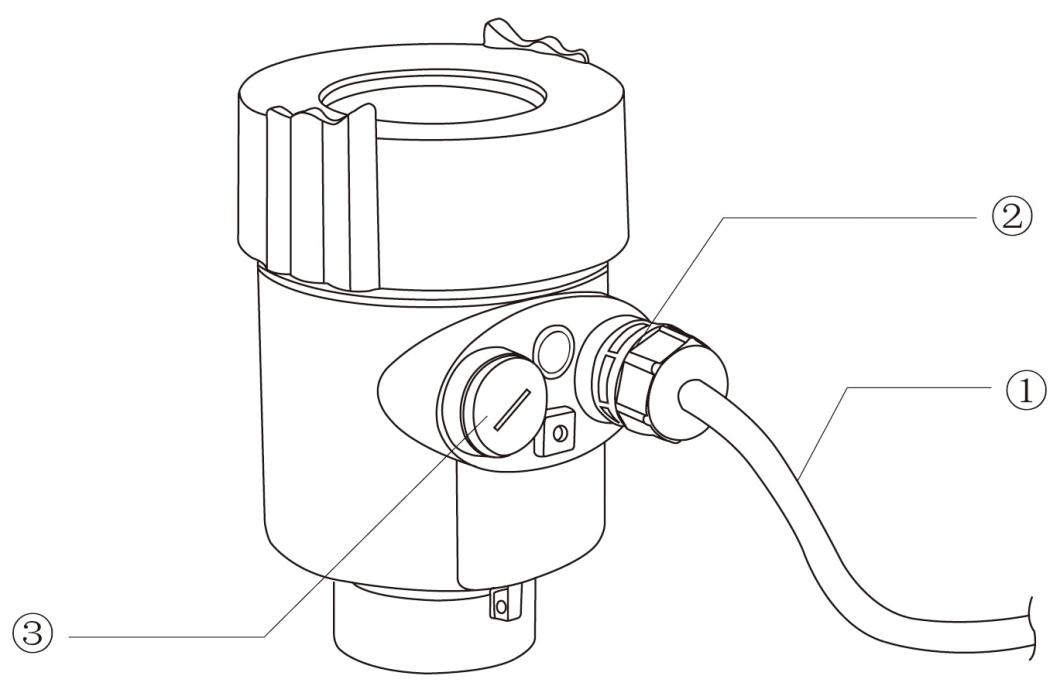

本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如下图：
如何确保安装满足IP67的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前，将电缆向下弯曲5厘米以上，以确保水不会流入壳体，见①
请拧紧电缆密封头，见②
请将未使用的电气接口用盲堵堵紧，见③
四、仪表调试
调试方法：主机显示和按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选，默认是中文的。调试后，液晶一般就只用于显示当前测量的数值，透过玻璃视窗可以非常清楚地读出测量值。

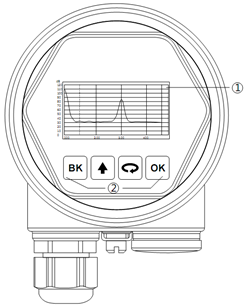

显示/按键：（1）液晶显示
（2）按键
五、选型需要知道的参数
1.被测量的介质类型，液体还是固体。
如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；
如果是固体：是否有粉尘。
2.介质的低～高温度，低～大压力。
3.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4.是否需要防爆,防腐。
5.测量范围是几米，要求盲区是多少。
6.连接方式：法兰连接、螺纹连接
7.工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等
8.工作电压：24VDC
9.输出信号：4～20mA电流
10.设备形式：一体式
六、为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）
产品特点：
1.只要有电脑就可以把现场物位计的数据显示出来，不需要PLC。
2.可以设定上限和下限报警值，在电脑上报警。
3.可以储存测量到的数据，以后来查询。
4.选配功能：现场测量数据通过短信通知相关人员。
5.选配功能：通过任何可以上网的电脑，上网查看现场数据。
6.选配功能：在手机上可以查看现场测量数据。
